Полная защита мотора. Термистор PTC.
Время на чтение: ≈ 1 минут(ы).

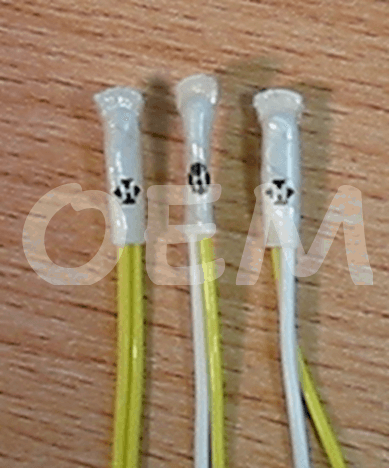

Термистор PTC – это сопротивление, зависящее от температуры. Данный датчик не имеет механических частей. При достижении соответствующей температуры сопротивление датчика очень быстро увеличивается. Это изменение отслеживается с соответствующем реле. То есть датчик не работает без внешнего реле.
В обмотках электродвигателя устанавливается 3 датчика. У больших моторов и в специальном исполнении устанавливается 2 температурных контура с разными температурами отключения (напр. 130 — 140 ºC).
Для каждого температурного контура необходимо свое реле (напр. CM-MSS).
| Температура отключения | Измеряемые параметры |
| 80°C | Температура обмоток U-моторов (PVC обмотки) |
| 90°C | Температура обмоток U-моторов (PE2 обмотки) |
| 130°C | Температура обмоток T-моторов (предупреждение) |
| 140°C | Температура обмоток T-моторов (отключение) |
Применение:
— все виды температурных защит.
— возможность блокировки насосов водоотведения.
— ограниченно при блокировке U-моторов.
— у моторов работающих с частотным регулированием
(обязательно у Ex-моторов с частотным преобразователем)
Преимущества:
— маленькие размеры
— высокая скорость срабатывания (также называется как полная защита мотора)
— долгий срок службы
— нормированное исполнение по DIN 44081/44082
Недостатки:
— может работать только с низким управляющим напряжением.
— всегда необходимо специальное реле, оно дорогое.
— температура отключения зависит от конкретного датчика.

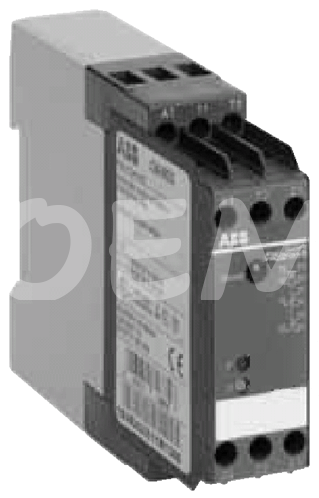

Фотография реле CM-MSS фирмы ABB.
