Полупогружной насос нефтяной

Время на чтение: ≈ 3 минут(ы).

Полупогружной насос нефтяной  ППВ-Н 50-80-M-ECO создан для перекачивания из подземных емкостей ЕП и ЕПП газового конд-та, нефтепродуктов, дождевых стоков с нефтяными включениями и твердыми включениями до 10 мм, объемной концентрацией до 3% и транспортировки жидкостей температурой от -60 С до +150 С. Длинна насоса до 6000 мм.

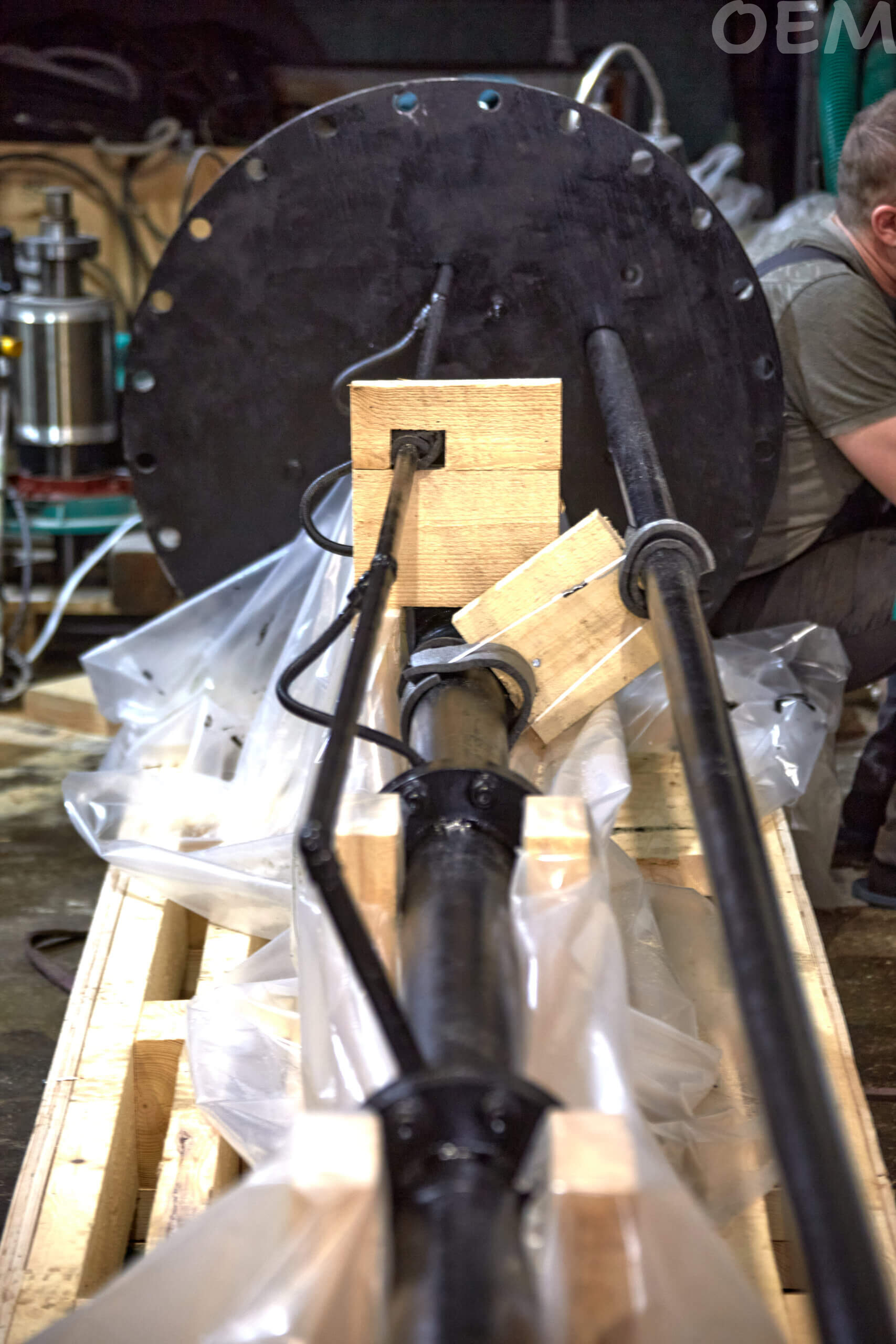

Полупогружной насос нефтяной

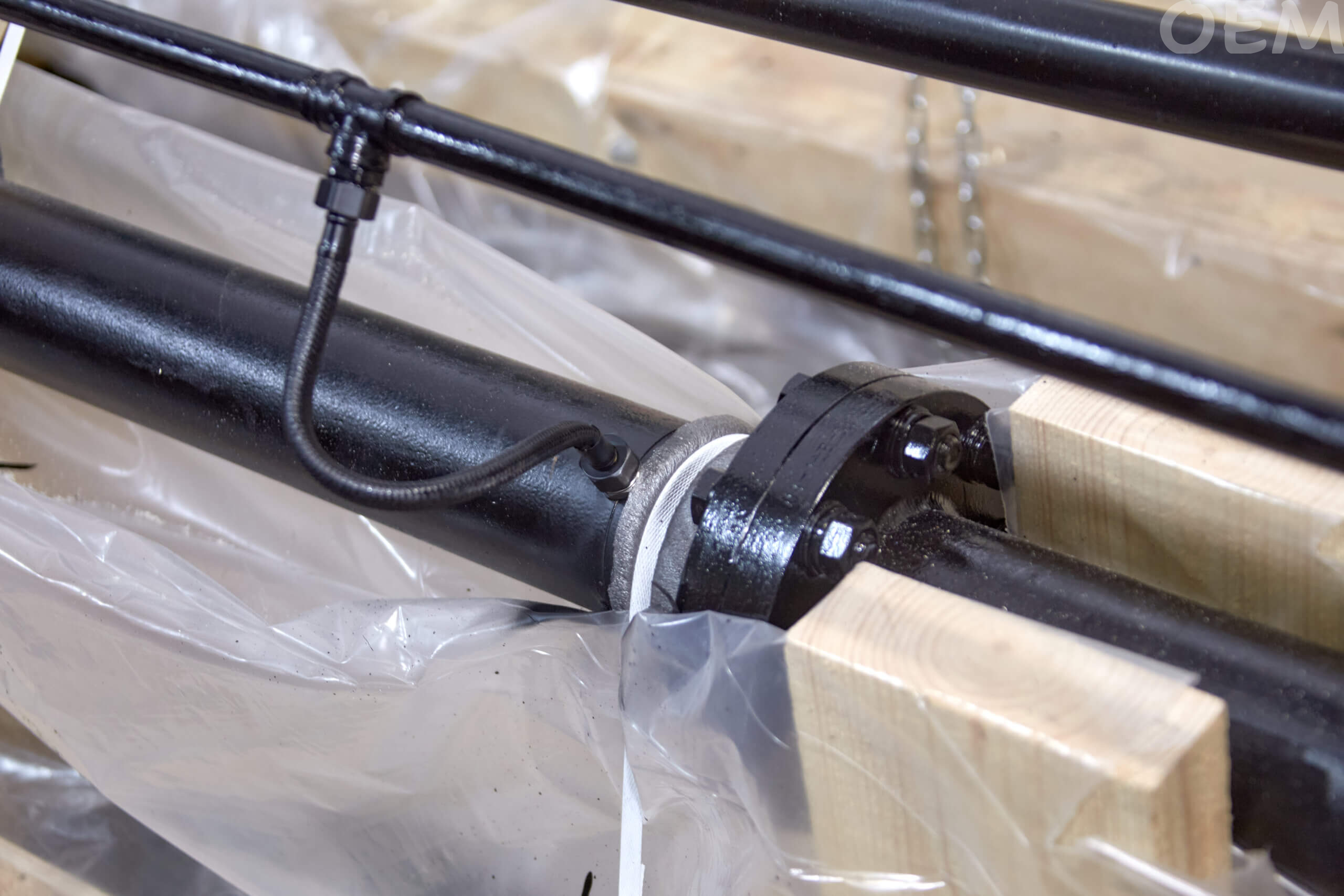

Полупогружной насос нефтяной

Создан на основе насоса полупогружного химического типа ППВ.

Особенности:

-промежуточные подшипники скольжения смазываются перекачиваемой средой;

-подшипники скольжения из карбида вольфрама или карбида кремния. Производство Россия.

– соединение верхнего и нижнего валов выполнены без шпоночным соединением, с применением специальной разрезной муфты собственной разработки.

-соединение  вала верхнего с валом электродвигателя  выполнено  через   муфту МУПВ изготовленную специально для данного насоса, изделие высокой точности изготовления;

-применение оригинальных упорных подшипников качения NGK или SKF.

– применено двойное торцовое уплотнение сильфонного типа СД2-0400 (Нефтепродукты, минус 60 … +150С)

– торцевое уплотнение установлено на опорной плите насоса.

– применена  система обвязки План53А-СО-03

– валы из высоколегированной стали. Биение шеек валов не более 0,03 мм.

– применен ответный фланец напорной магистрали на давление 4,0 МПа (Py40).

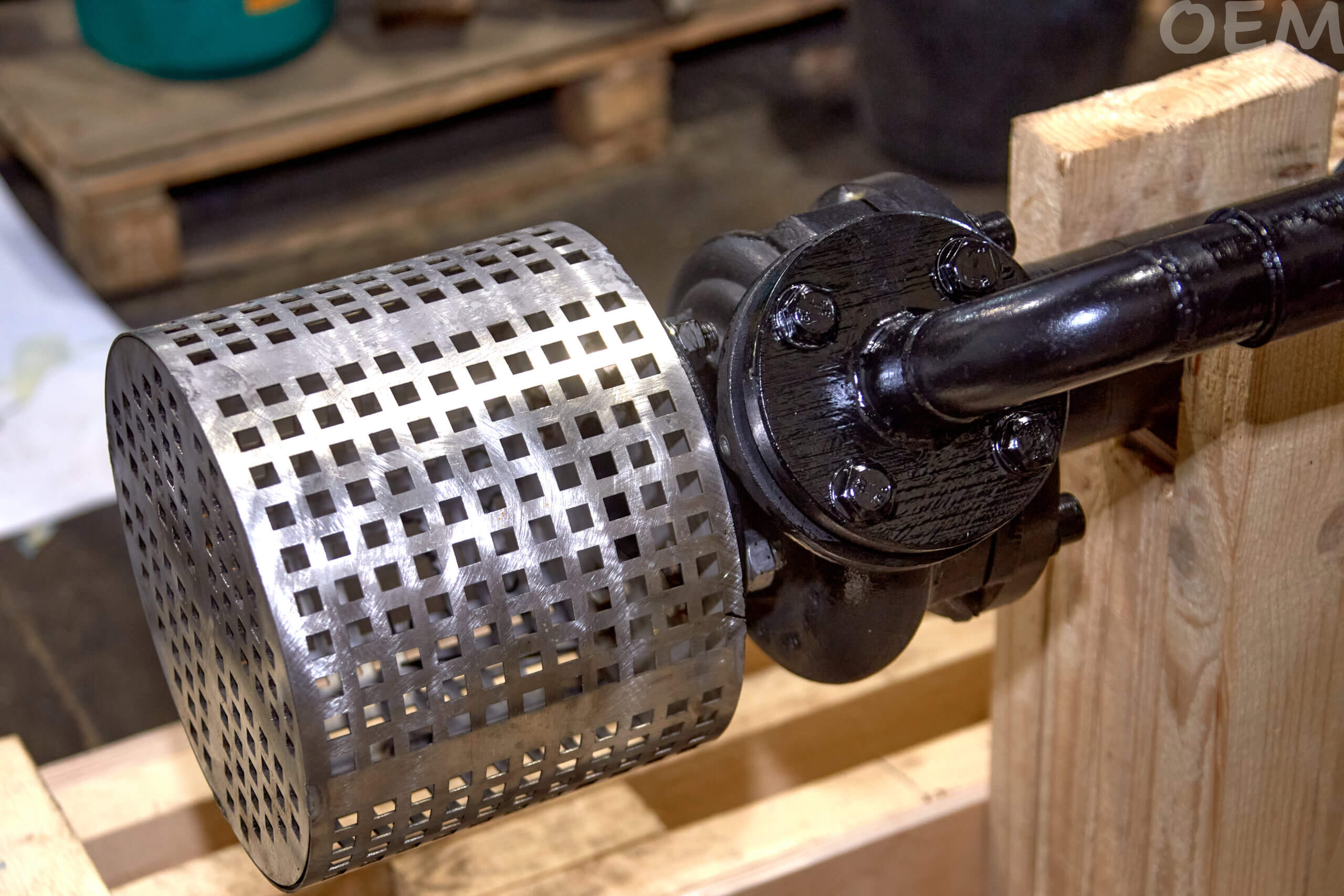

– агрегат может быть изготовлен с фильтром для перекачки загрязненных сред.

-плита опорная толщиной не менее 20-25 мм.

-резервуар барьерной жидкости типа CO-3  с подачей азота, при низких температурах -60 С.

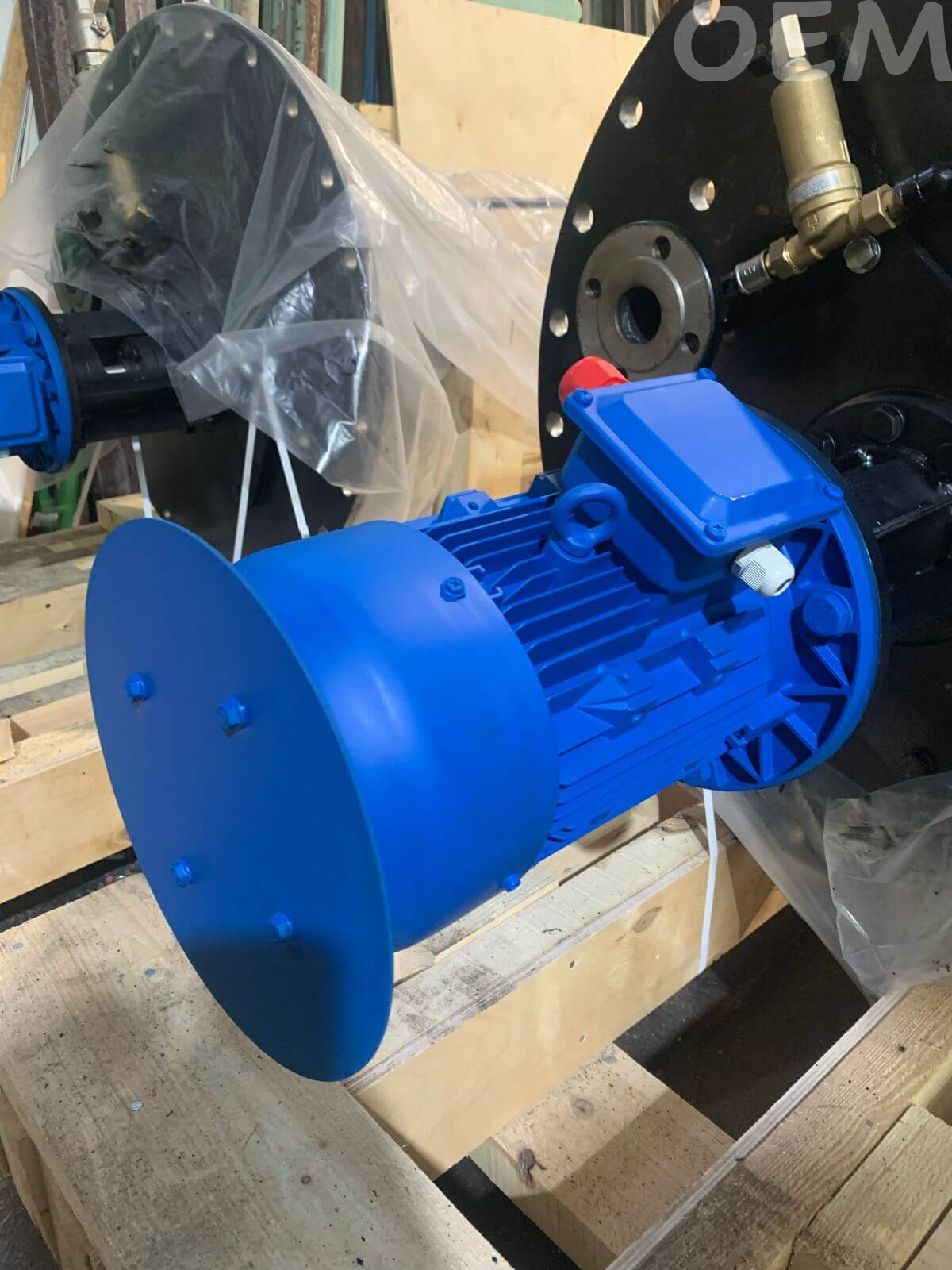

-исполнение мотора УХЛ1 ГОСТ 15150-69 или иное по требованию.

Полупогружной насос нефтянойПолупогружной насос нефтяной

Описание резервуара типа СО-3.

Емкость СО-3 вмещает необходимый объём запорной/преградительной жидкости и имеет способность установки на ней контрольно- измерительных устройств и клапанов. Емкость СО-3 используется по API Plan 53А (двойной торцевое уплотнение).

Строение резервуара СО-3 имеет опцию установки на него приборов для контроля и измерения, а также подключения приборов к автоматической системе контроля и защиты насосного устройства в случае аварийного отказа фрикционного уплотнения. Кроме того, в состав комплекта резервуара СО-3 могут включаться индикатор уровня, сенсор давления и сенсор температуры во взрывобезопасном варианте выполнения.

Техническая информация по резервуару.

Эффективная мощность охлаждения    До 2 кВт

Материал бачка            SS304 или SS321H

Материал уплотнений              – Гибкий графит

Объем запирающей жидкости составляет 6,5 литра.

На входе в резервуар максимально допустимый термический режим затворной жидкости составляет 150°С.

Расход воды на охлаждение   0.6 – 1.2 м³/ч

Масса  32 кг.

Полупогружной насос нефтяной

Система подачи и смазывания подшипников скольжения из карбида вольфрама или кремния.



Для заказа насоса просим выслать ваши требования нам на почту, указанную на сайте. Мы достаточно оперативно отвечаем.
