Защита мотора (электродвигателя) с помощью датчика Pt 100. (РТ100)

Датчик РТ100.

Описание.

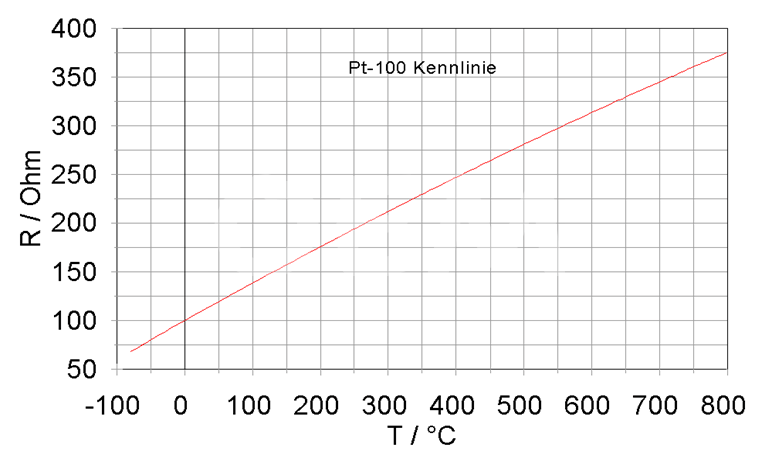

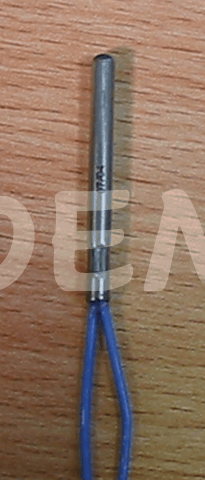

Датчик PT 100 –  это сопротивление, имеющее близкую к линейной зависимость от температуры.

При 0 ºC сопротивление равно 100 Ом. Изменение сопротивления в диапазоне от 0 до 100 ºC составляет 0,385 Ом/K.

Датчик РТ100.

Это изменение оценивается и отображается на реле . Температура отключения зависит не от датчика, а от значения устанавливаемого на реле. Помимо установки значения температуры отключения осуществляется измерение и отображение текущей температуры в обмотке двигателя.

Фотография реле.

Датчик РТ100.



Применяется при:

–  медленно растущих температурах.
(напр. в случае ухудшения охлаждения из-за отложений на поверхности теплоотдачи)

–  перегрузка.

–  Защита моторов погружных насосов, которые должны работать полностью погруженными от режимов работы с   неполным погружением.

–  недопустимо высокая температура окружающей среды

–  слишком длительное время работы в режиме S2

–  ограниченная защита при блокировки мотора



Преимущества:

  –  Защита может быть точно настроена на рабочую температуру
–  несколько значений отключения возможны при одном датчике
–  отображение температуры

Недостатки:

–  необходимо специальное реле для PT100.

–  датчик и реле достаточно дорогие.

–  У Ex-моторов  дополнительно необходимы Bi – металлические датчики или PTC.

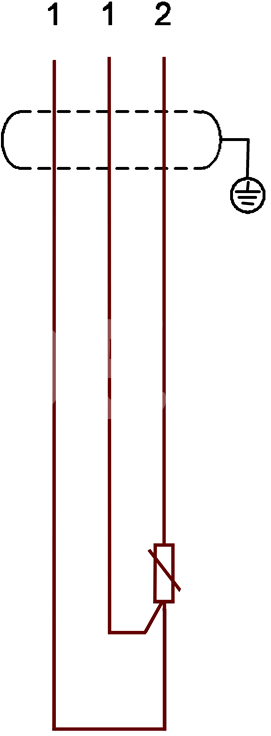

Подключение датчика Pt 100 осуществляется следующим образом:

Обозначение на диаграмме: 1 – 2

Датчик РТ100.Датчик РТ100.



a) Два провода  –  для короткого контрольного кабеля.

b) Три провода  –  для длинного контрольного кабеля.
